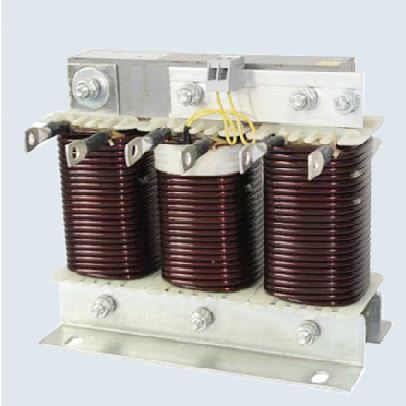

3N电抗器可以承受由基波电流和谐波电流产生的损耗，在常规环境下不会超过绝缘材料的温度范围。具有足够高的线性度用以承受电容器的切换，不会由于很大的电网谐波畸变而引起饱和。带防止漏磁设计的铁芯电抗器保证了更低的损耗和噪音水平，为产品的应用提供了最好的解决方案。

◆ 超低损耗

◆ 抗谐波能力强]

工艺&结构


AKSON所提供的3N电抗器为铁心电抗器，采用高精度的迭片消除了三相之间的电感误差，确保电抗器调谐精度。绕线机采用计算机控制，其绕组为铜线或铝片。所有产品系在真空下注以聚树脂，毎一相都经过精细调节。

生产过程严格执行DIN、EN、ISO9001规定。

设计标准

由于电抗器实际运行的条件难以预测，我们均按最恶劣的运行条件设计电抗器，执行国际标准ICE60289。


电感误差                     额定电感LN的±3%

基波电流                    1.06ICN或1.10ICN（分别代表别1.06或1.10过电压时的情况下）

谐波电压畸变            基于额定电压UN,UH3=0.5%UH5=UH7=5.0%

电流Ith                       1.05Irms(与运行恶劣环境和电容老化相关）

铁芯线性电流ILin     1.20 ∑ I1...I7且≥1.7IN(与各次谐波负荷相关）

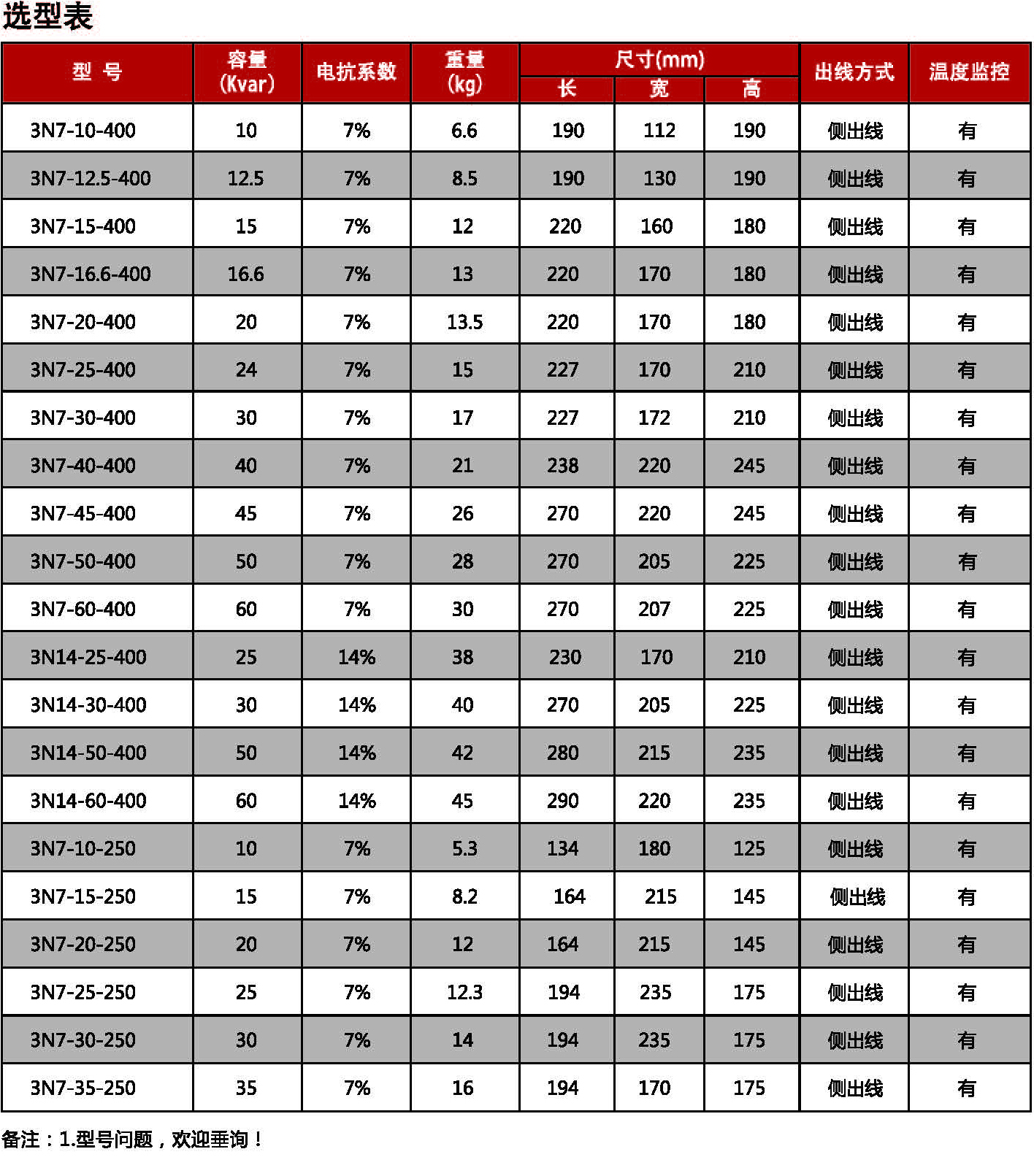

技术参数

环境温度                    低于40 ℃

额定电压                     230～690V，50/60Hz

输出功率                     5...100kvar

电抗率                         5%，5.5%，5.67%，6%，7%， 8%，12.5%，14%

过载能力                     1.8 IN
线性度                         20 IN
保护等级                      I
封装                              IP00
冷却方式                      自然冷却
绕组材料                      铜或铝
浸渍方式                      聚酯树脂，等级F
绝缘水平                      绕组-铁芯3kV
温度监控                     120℃常闭接点
参数误差                      ±3%
环境温度                      低于40℃
技术标准                      VDE  0550/0532，IEC76
