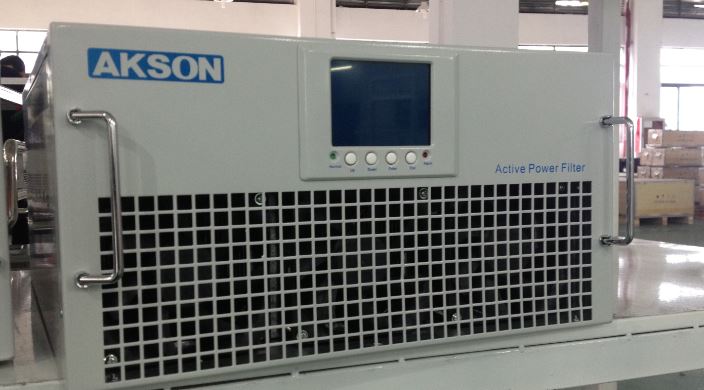

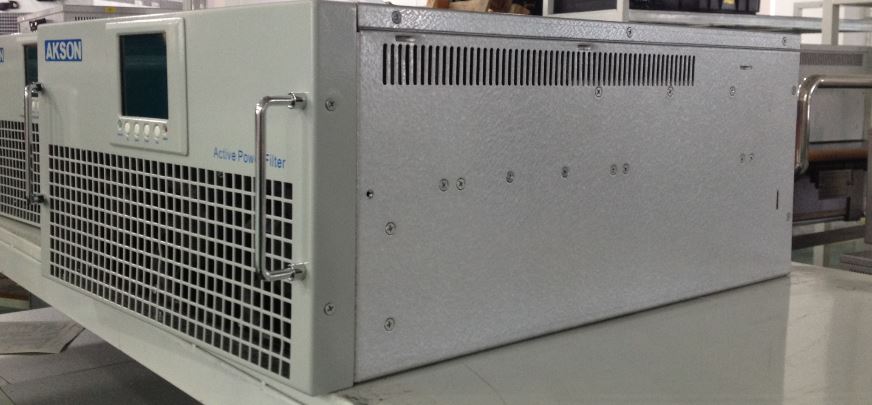

MYL系列有源滤波器：
变速传动装置、整流器、UPS系统、计算机、电焊机、节能灯等电子设备越来越广泛地运用于工业和商业领域，这些负荷运行产生的谐波导致电压波形失真，以至于危害到电网中的其他设备。特别是谐波电压和谐波电流，可能造成：电缆过热、熔丝烧断、中性线过载、变压器提前老化、电子器件干扰等危害。而有源滤波器能有效彻底的滤除谐波，滤除谐波达97%,可开环或闭环运行。
滤波器工作步骤：
1. 测量负载吸收的谐波电流。
2. 有源滤波器可看作是与产生谐波的负载并联的电流源。这个可控的电流源可产生与负载大小相等相位相反的电流。
3. 从而，供电网络中将仅有基波电流。
谐波衰减比率：
补偿能力根据谐波比率来定义（HAR=llh/lsh），一般会大于10。
三相三线系统
模块化扩展能力 最多扩展至6个功率模块（同一电压等级下可同时扩展不同电流规格的模块）
工资允差 +/-10%(电压)，+/-5%(频率)
可滤除谐波数 从第2谐波到第50谐波范围内可同时选择20种滤波
滤波能力 可高达97%
无功功率补偿 功率因数设定范围从感性0.6到容性0.6
相平衡补偿 可编程的相平衡功能
有效反应时间 瞬时时间<20ms
有效功率损耗 <3%额定模块功率
防护等级 IP21（开柜门IP20），如需更高防护等级请联系AKSON
环境温度
湿度 最大95%RH（无凝露）
三相四线系统
中性线滤波能力 3倍相线RMS电流
模块化扩展能力 最多扩展至6个功率模块
工作允差 +/-10%(电压)，+/-5%(频率)
可滤除谐波数 从第2谐波到第50谐波范围内可同时选择20种滤波
滤波能力 可高达97%
无功功率补偿 功率因数设定范围从感性0.6到容性0.6
相平衡补偿 可编程的相平衡功能
有效反应时间 瞬时时间<1ms
有效功率损耗 <3%额定模块功率
防护等级 IP21（开柜门IP20），IP00（柜内功能板），如需更高防护等级请联系AKSON
环境温度
湿度 最大95%RH（无凝露）
以上仅是一部分产品技术参数，如需详细技术参数，请致电AKSON
三相三线系统有源滤波器连接于电网三相之间，适用于带有中性线或不带中性线的电网系统。可滤除非零序谐波，进行无功功率补偿和相不平衡补偿。
型号表：IP21（开柜门IP20）三相三线系统
型号问题，欢迎垂询！
三相四线系统有源滤波器可滤除流过相线和中性线的谐波，包括零序谐波，进行无功功率补偿和相不平衡补偿。
型号表：IP21（开柜门IP20）三相四线系统
